木器制品廠粉塵處理工程案例：

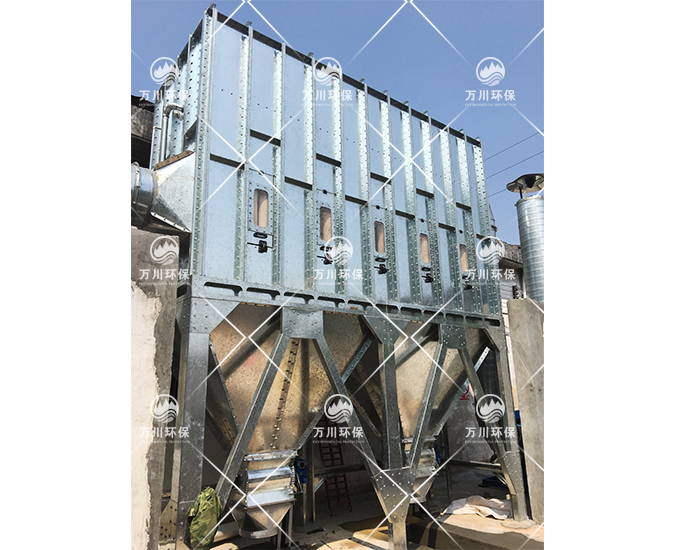

     南海宏輝木器制品廠位于佛山南海區，宏輝公司原設有2套正壓除塵系統，該除塵系統存在安全隱患，不能通過安檢部門的驗收，予以整改，其主要的粉塵類型是木材切割、壓刨、砂光粉塵，根據粉塵的物理性質和建設單位所提供的資料，進行綜合的環境經濟評價，考慮其效果，成本等因素。本方案采用負壓式的脈沖布袋除塵器處理。

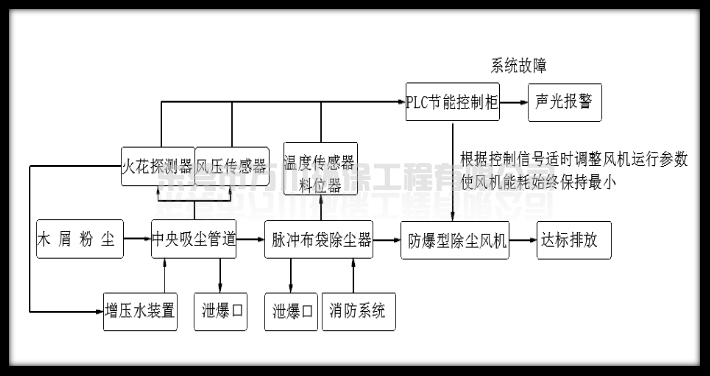

脈沖布袋除塵器工藝流程圖

處理工藝說明：

       木屑吸入至風管，以負壓的形式進入到脈沖布袋除塵器。含塵廢氣進入中箱體下部，在擋風板形成預分離室內，粉塵因慣性作用落入灰斗。

　　廢氣沿?fù)躏L(fēng)板向上到達濾袋，粉塵被阻留在濾袋外面，干凈氣體進入袋內，并經過袋口和上箱體及風機再排出。清灰則由設置定時控制儀發出信號，令噴吹系統定時噴吹。壓縮空氣集氣包順經脈沖閥和噴吹管上的噴嘴向濾袋內噴射，濾袋因此而急驟膨脹，在產生的加速度和反向氣流的作用下，附于袋內的粉塵脫落到灰斗，粉塵由卸灰口排出。凈化后廢氣經防爆離心風機排出。

負壓式脈沖布袋除塵器優點：

　　1)由于脈沖布袋除塵器設置在通風機前，大大降低了氣體的含塵濃度，使通風機的受磨損程度顯著減低，運行壽命增大，因此負壓除塵系統可以處理初始濃度高的含塵氣體。

　　2)風機在除塵器末端，避免木料中的金屬物通過管道直接吸入風機中，將與風葉摩擦的火花吹進布袋除塵器中，導致安全隱患。

防爆除塵系統設計原則：

　　1、木材加工系統除塵器主風管風速應大于23m/s，風管內不應出現超過厚度1mm的積塵。

　　2、吸塵罩設置方位和吸入速度要求設計合理，用較小的排風量獲得良好的收塵效果，在不影響操作的情況下，采用密閉或半密閉吸塵罩，吸塵罩采用半密閉，下側吸塵，吸塵罩的截面風速為：2m/s,標準要求大于1m/s。

　　3、管道直徑和布置方式要求所有管線統一布置，盡量少占空間，力求簡單、緊湊、平整、美觀，而且安裝、操作和檢修要方便。在裝有彎頭處設置檢修口，直管道6米一個快速檢修口，在保證使用效果的前提下使管道系統投資和運行費用最低為原則;

　　4、管道宜采用不產生火花的導電材料制作且不得使用非導體襯里。

　　5、管道應等電位連接并接地。在露天或潮濕環境中設置的輸送管道應防止潮氣進人;

　　6、除塵應采用安全、高效的除塵方式;

　　7、整個除塵系統應保持良好的電氣連接并可靠接地;

　　8、除塵器進風口處配備壓力傳感器;

　　9、除塵系統主管道前端設置手動風速檢測口，定期檢測管道風速是否大于20m/s工況;

　　10、吸塵主管道轉彎處安裝快速檢修口;

　　東莞市萬川環保工程有限公司專業生產脈沖布袋除塵器，安裝的除塵器系統可以達到《木工機械安全使用要求》(AQ 7005)、《木材加工系統粉塵防爆安全規范》(AQ4228)、《工貿行業可燃性粉塵作業場所工藝設施防爆技術指南(試行)》(安監總廳管四(2015)84號)安裝規范，通過安檢部門的驗收。歡迎各企業和同行前來采購。

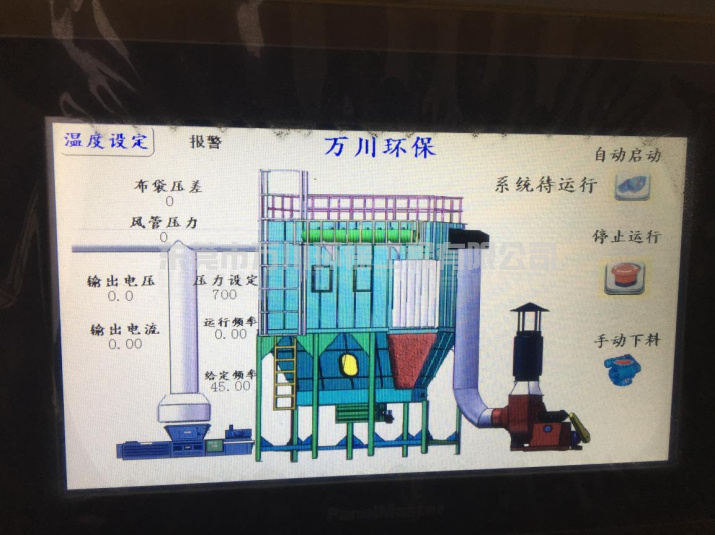

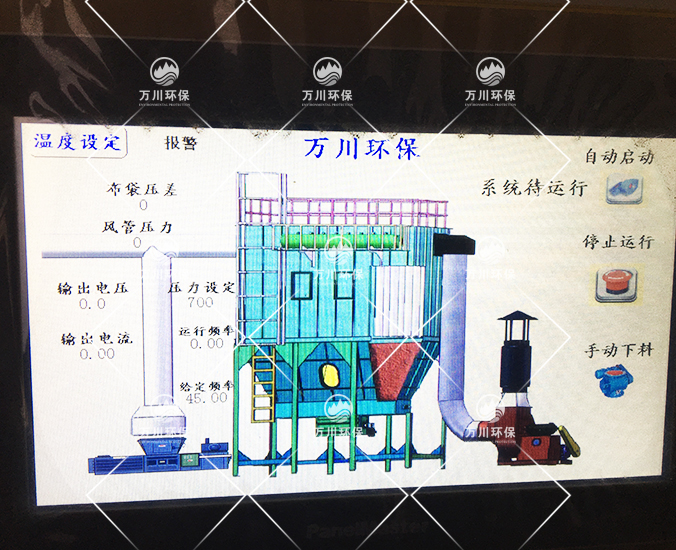

PLC觸摸屏

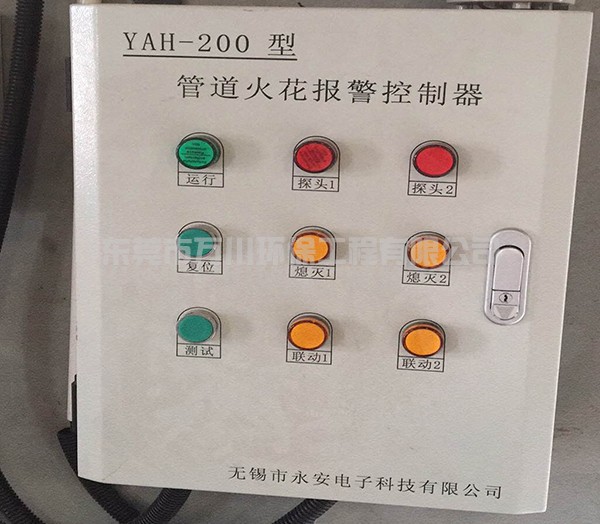

火花報警控制器

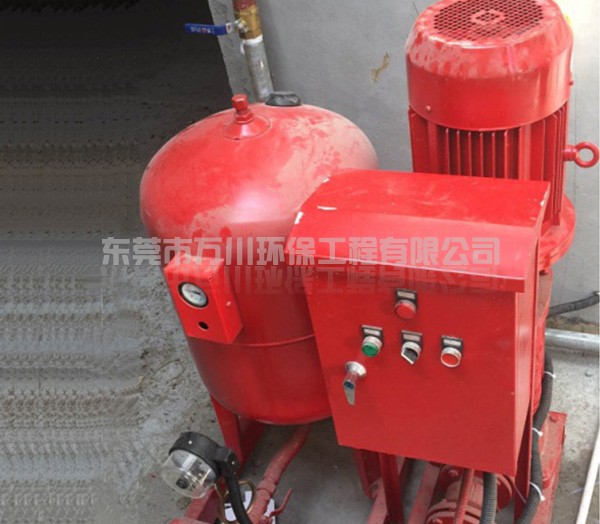

增壓水裝置
